埋地管道附件守護--一體化鋼制埋地防滲漏井

石油化工和其他行業地下水管線主要分類如下，消防給水系統（FW）、生活給水系統（PTW）、循環水系統（CWS、CWR）、含油污水系統（OW）、工業給水系統（PWT）。管道使用壽命一般設計為20年，在龐大的地下管道系統中，因階段和功能不同需要設置閥門井、消防栓井、儀表井等。以往這些管道系統中的操作井全部為磚井或鋼筋混凝土井，管道穿過井壁采用防水套管。受地下水位和管道運行中熱脹冷縮的影響，這種結構井投入不久就避免不了井內部滲水，給閥門、消火栓、儀表帶來了隱患，給維修和操作帶來了不便。北方地區冬季氣溫較低，一旦井內部水位達到一定高度就會結冰，破壞管道系統，影響操作，甚至帶來嚴重后果。

針對這一情況，近年來石油化工行業在埋地管道系統中大量采用一體化鋼制埋地防滲漏井，杜絕以上問題。我公司近幾年結合不同地域全年氣溫、地下水位等實際情況，設計開發多款一體化鋼制閥門井、消火栓井、儀表井等系列產品，目前廣泛應用于石油化工行業，僅2018至2019年，中國石油遼陽石化、錦州石化、大慶煉化使用300余臺。

產品性能：

杜絕境內部地下水位泄漏，杜絕雨水等地表水進入井內；

耐腐性良好，通過傳統工藝結合新的防腐纖維材料，防腐性能滿足耐5000V

電火花檢測要求，達到特加強級防腐等級；

內部附件安裝后整體試壓，確保管道系統密封性；

內部附件使用壽命延長，為用戶節省維護費用；

緊急時刻不用抽水，人員即可直接進入井內操作閥門或消火栓，滿足工況要

求；

北方地區冬季運行有保障，杜絕凍漲帶來的隱患；

閥門操作手柄可置于地面，方便操作、安全、直觀。

安裝便利：

撬塊化設計。內部附件安裝齊全，現場只需焊接兩端管道即可結束安裝，節省大量的安裝時間，單組作業可達到日安裝6~8臺；

縮短工期。傳統的混凝土井需要墊層、打底、澆筑、養生等較長的時間，一般至少需要15日時間方可安裝內部附件；工廠完成閥井或消防井整體制造，整體運輸，與現場施工同步或提前完成，確保施工工期；

降低施工風險。無需在井內受限空間作業，安裝工作都在井體外部。

任何環境下均可安裝，不受雨雪環境影響。

節省投資：

避免了混凝土閥井澆筑過程中的長工期，節省大量的人力、物力；

降低施工過程中井點降水、養護等各項費用，一體化制作閥井投資較比傳統的能夠節省近 5~15 %的費用；

縮短系統施工周期，確保地面工程順利實施；

分    類：

閥門井、水封井、檢查井、排氣閥井、排污閥井、消防井、排水檢查井、補償器井、電纜井、通訊井、儀器儀表井、泵井以及由補償器和閥門、減壓閥與消防栓或消防炮組成的組合井等。

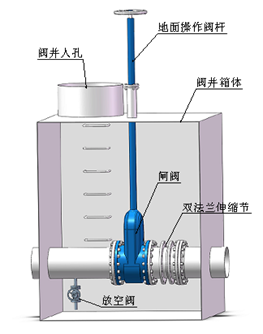

示意圖：

工廠化完成鋼制閥門井制造，一次性配套安裝閥門或消防栓及伸縮器，現場制作簡單的基坑處理，可直接落地進行兩端焊接，提高施工效率，減少混凝土井施工期間的各項措施費從而有效控制施工費，同時降低施工安全風險，延長井內閥門或儀表設備的使用壽命，減少維修、維護的工作量。

實際案例：

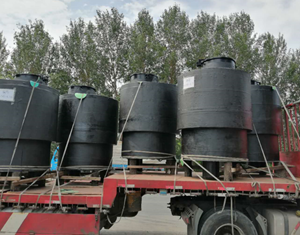

 中國石油遼陽石化閥門井，預制完成，等待發貨            中國石油錦州石化閥門井，即將發貨

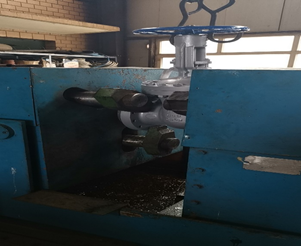

    帶保溫層的閥門井內部                                               安裝前閥門試壓
